Electroencephalography EEG

脳波解析

セルシネ・エイム研究所 HP 03-3999-9906

脳波訓練器「FM-515A」若しくは「FM-717」と脳波解析ソフト「パルラックス2」
様々な脳波グラフを表示することができます。

脳波フィードバック訓練や脳波応用研究を効果的に行えます。

ビデオ解説
脳波測定器のレンタル 脳波研究−本物は脳波に表れる! 脳波測定サービス実施中

脳波解析PCソフト「パルラックス2」の表示画面





セルシネの脳波関連ポータルサイト「NOWHADAS」(ノウハダス)
詳 細
セルシネの「NOWHADAS」は、脳波で「心を鍛える人」「心を調べる人」もしっかりとサポートします。



詳 細
高性能簡易脳波測定器のレンタル−オペレーター/脳波解説者の派遣も承ります。
個人/企業/学校/研究機関/テレビ番組など、様々な分野でご利用いただいています。


脳波解析例(脳波再生1)
グラフ1:脳波再生1
20歳代男性。5分間の測定で、四分の一の時間が経過した辺りから、優勢脳波がβ波からα波に転じているのが分かる。面接試験に備えて、あがり症を克服することを目的にスタートしたトレーニング。当初は面接場面をイメージすると始終β波優勢だったが、3週間目辺りから、脳波コントロールのコツを掴んでミッドα波に切り替える能力が開発されてきた。

脳波解析例(脳波再生2)
グラフ2:脳波再生2
20歳代女性。5分間の測定で、ちょうど半分が経過した辺り。ミッドα波を頂点に山型の脳波分布が継続している。一点集中を目指す場合の理想型である。左の立体棒グラフは、一目盛りが1秒、リアルタイムから過去20秒までを順送りで表示する。

脳波解析例(脳波再生3)
グラフ3:脳波再生3
20歳代女性。瞑想を継続実践している。スローアルファ波が継続的に優勢である。スローアルファ波は、身体の基調振動や宇宙のバイブレーションと同じ帯域であり、脳がそれらと同調して渾然一体となっていることが伺える。

脳波解析例(脳波結果表1)
グラフ4:脳波結果表1
前出「グラフ2」の測定結果。上左の棒グラフは、各脳波の平均ボルテージ。上右は、優勢率。下は、左から順に各脳波の平均ボルテージ、分布率、標準偏差、優勢率、スレッショルド時間を表示している。

脳波解析例(脳波結果2)
グラフ5:脳波結果表2
前出「グラフ3」の測定結果。

脳波解析例(脳波セルフチェック表1)

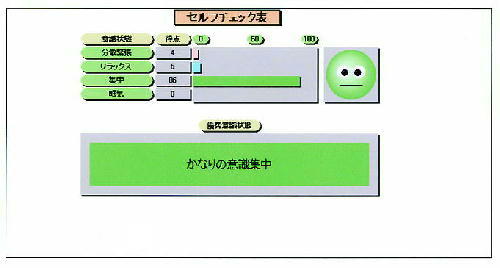

グラフ6:脳波セルフチェック表1
測定結果を基に「分散緊張」「リラックス」「集中」「眠気」を推定。顔の表情とコメントは、31通りのパターンから選出。「かなりの意識集中」状態であったことが分かる。

脳波解析例(脳波セルフチェック表2)
グラフ7:脳波セルフチェック表2
「かなり安定したリラックス」状態と判定。

脳波解析例(脳波比較再生1)
グラフ8:脳波比較再生1
2つの測定データを比較しながら再生している画面。比較データは、背面にクリーム色で表示する。測定環境や精神状態によって、脳波がどのように変化するのかが分かる。

脳か解析例(脳波比較結果表1)
グラフ9:脳波比較結果表1
2つの測定結果を結果表で比較。棒グラフの比較表示の他、全項目について比較差を数値で表示する。

脳波解析例(脳波集計結果1)
グラフ10:脳波集計結果1
測定グループの平均ボルテージを最大10グループまで集計可能。この棒グラフ表示の他、円グラフ、数値表示も可能。

脳波解析例(自動選択される全31パターン1
脳波解析例(自動選択される全31パターン2
自動選択される全31パターン
セルフチェック表で自動選択される全31パターン。測定・トレーニング結果を直感的に理解することができる。


ベータ波、アルファ波、シータ波などの特徴は、「脳波の種類」をご覧ください。
(弊社サイト「NOWHADAS」の該当コーナーを開きます)

裏   技
脳波のテキストデータ
PCには、CSV形式のファイルで保存されます。
CSV[comma-separated value] データベースなどで、各項目のデータをカンマで区切ったテキスト形式のファイル。
脳波を周波数分析したデータはCSV形式でPCに保存されており、マイクロソフトのエクセル等で開くことができます。上の表示例は、ジャストシステムの一太郎「表枠の作成」で開いたものです。シータ波、アルファ1(スローアルファ)波、アルファ2(ミッドアルファ)波、アルファ3(ファストアルファ)波、ベータ波の平均ボルテージと1秒毎のボルテージを取得することができます。このデータを用いることにより、お客様独自の統計手法で研究されることが可能です。なお、ボルテージは、マイクロボルトの単位に百を掛けた数字です。
ロー(RAW)データ(周波数分析する前の原脳波)は保存されません。ローデータを取得したい場合は、脳波解析PCソフト「パルラックス・プロ」(「FM-929」のオプション)か「マインドセンサー5」(「アルファテック4」の付属品)をご利用ください。
エクセルでファイルを開く場合は事前にファイルをコピーされ、コピー先のファイルを開かれることをお薦めします。エクセルで開くと拡張子が変更され、パルラックス2で開くためには拡張子を「FM」に戻さなければならなくなる場合があるためです。
この保存ファイル例は脳波測定器「FM-515A」用です。脳波測定器「FM-717」用は以下に掲載しています。


測定時間は、FM-515A用が1分から30分まで、FM-717用が1分から60分まで、それぞれ1分刻みで設定できます。
5種類の脳波にそれぞれ対応したフィードバック音で、リアルタイムの優勢脳波を、目を閉じた状態で確認できます。
デルタ波、シータ波、アルファ波、ベータ波、ガンマ波の内、本システムはシータ波、アルファ波、ベータ波を測定します。また、アルファ波は更に3つに分けて、スローアルファ波、ミッドアルファ波、ファストアルファ波を分別します。脳波の種類(特徴)
このページに記載の脳波解説は、本システムの仕様及び特性を考慮して弊社代表和田知浩が考察したものです。例えば、単に “アルファ波” と言っても、計測器の仕様・特性、計測する脳の部位、被験者の意識状態等によって意味合いが異なりますので、ご注意ください。
本ページに掲載しているグラフを得るには、脳波フィードバック装置「FM−515A」若しくは「FM-717」と脳波解析コンピュータソフト「パルラックス2」が必要です。

FM-717用パルラックス2のテキストデータをエクセルで開いた例
FM-717で測定したパルラックス2のテキストデータ

各セルの項目
脳波測定器名とバージョン
被験者の名前 被験者の性別 被験者の年齢 コメント
測定年月日 測定開始時刻
測定時間
[分]
スレッショルド
[μV]×2
スレッショルド
対象脳波
アーチファクト
感度
データ数 θ波の平均値 α1の平均値 α2の平均値 α3の平均値 β波の平均値
データ番号 θ波の測定値 α1の測定値 α2の測定値 α3の測定値 β波の測定値 センサー アーチファクト 電源電圧の状態 予備
データ番号 θ波の測定値 α1の測定値 α2の測定値 α3の測定値 β波の測定値 センサー アーチファクト 電源電圧の状態 予備

※1. B4 測定時に設定したスレッショルドの数値に2を掛けた数値を表示します。選択できるスレッショルドは0.5刻みですが、数値管理は整数で行っているためです。上の例では“0”を表示していますが、これはスレッショルドの設定を無効にしたことを意味します。
※2. C4 “1”はスレッショルド対象、“0”は非対象を意味します。左から順番にシータ波、アルファ1波、アルファ2波、アルファ3波、ベータ波、アーチファクトです。上の例ではアーチファクトをスレッショルド対象から外したことを意味します。
※3. D4 アーチファクト感度は“1”が標準、“2”が微弱、“3”が弱、“4”が無効を意味します。
※4. 脳波、センサー、アーチファクトの数値は、測定値[μV]に100を掛けた数字です。
※5. G、H センサーは電極と頭皮の接触が不良の場合に発生するノイズ、アーチファクトは被験者の筋肉が緊張している場合に発生するノイズを検出しています。いずれも(アーチファクトは感度を標準に設定した場合)20μV以上のノイズが検出されると脳波の測定をキャンセルします。
※6. “0”は電源電圧の正常、“1”は電源電圧の低下を意味します。


エクセルでグラフ化した例を脳波測定器「FM-717」紹介ページに掲載しています。


脳波測定体験の様子 男性 脳波測定の様子 テレビ撮影 脳波測定の様子 女性 脳波測定体験の様子 中学生

中学生が総合学習の時間を利用してアルファ波の研究をしたり
自分の脳波を測ってみたいという人
環境・リラクセーション商品の開発に役立てたい企業
テレビ局の番組制作に活用したりと
様々な目的の方にご利用頂いています。


あなたも脳波測定してみませんか?
脳波測定体験方法


脳波解析システムを導入して、自宅やオフィスで本格的にトレーニングしませんか?
FM-515A/FM-717   「FM-717」に戻る。   パルラックス2
